Настройка импульсной сварки в аргонодуговых аппаратах FUBAG - Сравнение + ВИДЕО
Импульсный режим тиг сварки - одна из важнейших функций аргонодугового аппарата. Механизм режима довольно прост – в течение сварочного цикла ток сварки меняется от максимального (ток импульса) до минимального (ток паузы) значения с определенной частотой. Это существенно облегчает процесс на малых токах, обеспечивает устойчивость дуги, минимизирует коробление металла и перегрев.
Сварка в импульсном режиме ведется на постоянном и переменном токе. Чаще всего ее применяют для металлов небольших толщин или в том случае, если процесс проводится без присадочного прутка. Правильная настройка гарантирует высокое качество сварного шва.
Как настроить импульсный режим TIG аппарата
Значения импульсного режима зависят от вида и толщины металла. Рекомендуемые параметры приведены в таблице ниже. Обратим внимание на то, что эти значения – базовые. Они требуют дополнительной настройки. Для каждого металла и вида соединения оптимальные параметры подбираются опытным путем.
Таблица. Параметры импульсной сварки в зависимости от вида и толщины металла
|
Вид металла |
Толщина металла, мм |
MAX сила тока, А |
MIN ток, А |
Частота импульса, ГЦ |
Баланс импульса, % |
|
Стальные сплавы |
0,8 |
30 - 40 |
10 - 20 |
20 - 40 |
20 - 30 |
|
|
1,0 |
40 - 50 |
15 - 20 |
5 - 15 |
20 - 40 |
|
|
2,0 |
70 - 90 |
35 - 50 |
2-20 |
30 -50 |
|
Алюминий |
2,0 |
60 - 80 |
30 - 40 |
2 - 20 |
20 - 40 |
|
|
3,0 |
110 - 130 |
50 - 60 |
1 - 5 |
30 - 60 |
|
|
4,0 |
130 - 150 |
70 - 80 |
1 - 10 |
30 - 60 |
Сравнение результата импульсной и обычной сварки

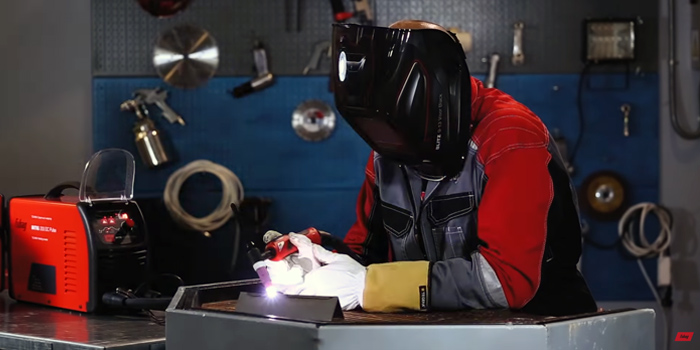

В качестве примера возьмем аргонодуговой аппарат FUBAG 200 DC Pulse. При помощи данного оборудования мы будем сваривать нержавеющую сталь толщиной 1-2 мм. Для чистоты эксперимента сначала мы воспользуемся импульсной сваркой, а затем перейдем в обычный режим. После этого сравним полученные результаты.
Для перевода сварочного аппарата TIG в режим импульсной сварки делаем следующее:
-
Максимальное значение выставляем на 60 А.
-
Минимальное значение выставляем на 30 А.
-
Частоту импульса устанавливаем на 1-2 ГЦ (таким образом, токи будут чередоваться 1-2 раза в секунду).
-
Последним выставляем баланс импульса 40% (первый ток – 40%, второй – 60%).
Благодаря удобному интерфейсу TIG-аппарата FUBAG 200 DC Pulse настройка занимает минимальное количество времени.
Что же мы получили в итоге? При импульсной сварке получается красивый необычный шов с «чешуйчатой» структурой.
Что же касается обычного режима, то здесь шов ровный.
Советы для работы в режиме импульсной сварки
-
Если в непосредственной близости от зоны сварки находятся электронные устройства, то стоит отключить HF поджиг.
-
Заваривая кратер, не останавливайте горелку, а продолжайте перемещать ее.
-
После гашения дуги не убирайте горелку из зоны сварки, пока не закончится продувка газа.
-
При установке керамики лучше выбрать чуть больший диаметр от рекомендованного.
-
При работе на открытом воздухе обязательно защищайте зону сварки от сквозняков.
Чтобы лучше разобраться параметрами и настройка импульсного режима сварки прошла успешно, советуем посмотреть специально подготовленное видео:
|
