Какую мощность генератора выбрать для сварочного инвертора

24 августа 2020

Без должного опыта определить какая мощность генератора позволит использовать бытовой сварочный инвертор без проблем и ограничений достаточно трудно. Попробовать выбрать на свой страх и риск, конечно, можно, но вот насколько оправдана будет покупка – вопрос спорный.

Стоит ли консультироваться перед покупкой? Если у Вас полуавтомат или аппарат аргонодуговой сварки без совета специалиста тут не обойтись. Для бытовых сварочных инверторов все куда проще. В этой статье мы поговорим строго о тех правилах выбора, которые позволят подобрать параметры мобильного источника электроэнергии под нужды вашего сварочника.

И сразу о важном – на что смотреть при выборе генератора

Электростанция способная запитать током сварочный инвертор – вещь дорогая и серьезная. Аппарат имеет внушительный список характеристик, в которых легко потеряться, не уделив время на то, чтобы разобраться.

Углубляясь, можно увидеть, что все не так сложно. Подходит ли электрогенератор к сварочному инвертору помогут определить ответы на пять вопросов:

Какова потребляемая мощность сварочного инвертора?
Какое максимальное значение имеет сила тока аппарата сварки?
Какой диаметр электрода нужен для выполнения задач?
Есть ли совместимость электростанции со сварочным оборудованием?
Какой тип генератора подойдет? (синхронный, асинхронный, инверторный, Duplex)

Начнем с типа генератора. Здесь стоит запомнить – для сварочной техники подойдет лишь синхронный вариант и Duplex. Выбор обусловлен отличительными особенностями конструкции и готовностью станции выдержать высокие пусковые нагрузки и обеспечить достаточную мощность.

*В модельном ряде FUBAG представлено немало генераторов синхронного типа разной мощности, причем как бензиновых, так и дизельных. Модели Duplex встречаются реже и есть не у всех производителей. Подобная технология весьма специфична, а генераторы стоят достаточно дорого. Поэтому для бытовых инверторов, конечно же, применять ее можно, но есть и более выгодные альтернативы.

Об остальных параметрах стоит поговорить подробнее.

Какая мощность генератора нужна для сварочного инвертора

Чаще всего найти значение характеристики мощности можно в руководстве по эксплуатации (паспорте) оборудования. Простое сравнение величин для генератора и инвертора сварки позволит определиться с параметром без особых проблем (обратите внимание – единицы измерения должны быть одинаковы, ни в коем случае не сравнивайте кВа и кВт). Главное выбрать генератор с запасом не менее 20% и не более 50%.

*В инструкциях к агрегатам FUBAG сделано еще проще – там сразу же даны рекомендации по выбору мощности для оптимальной работы сварочного инструмента. Так, например, для трехфазного инвертора FUBAG IN 256 T рекомендуется генератор мощностью 12 кВт.

Зачем нужен запас? Чтобы не использовать генератор на предельной мощности в течение долгого времени. В противном случае это приведет к ускоренному износу и возможным поломкам. Запас мощности генератора позволит полностью раскрыть потенциал инвертора для сварки, без вреда оборудованию.

Как посчитать необходимую мощность, если в инструкции к инвертору не указана данная характеристика? Для этого используем формулу:

P=I*U/КПД
где,
P – потребляемая мощность сварочным инвертором, Вт
I – Максимальная сила тока, А
U – Напряжение дуги, В

КПД – коэффициент полезного действия сварочного агрегата

Силу тока вы сможете определить в характеристиках аппарата, а другие величины в большинстве случаев постоянны – U = 25 В, КПД – 0,85). Если максимальная сила тока равна 220 А, то по формуле получается 220*25/0,85 = 6470 Вт. Не забываем прибавить 25% - 8087 Вт (округлим до 8кВт). Если рассматривать ассортимент FUBAG, то для сварочного инвертора 220 А удовлетворяет требованиям генератор FUBAG BS 8500 A ES. Можно, конечно же, сэкономить и взять FUBAG BS 7500 A ES, оставив в запасе чуть меньше, чем 20% мощности.

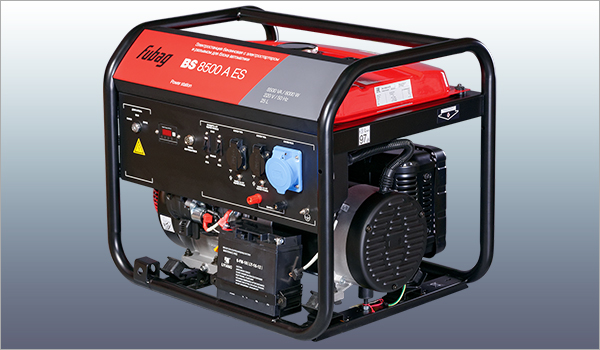

BS-8500-A-ES

Сварочный ток – снимаем ограничения правильной станцией

Что же станет, если сэкономить на станции или использовать генератор меньшей мощности? Можно ли использовать сварочный аппарат в таком случае? Конечно можно, но с некоторыми ограничениями, выставить которые придется самостоятельно. Преобразуем вышеупомянутую формулу и получим:

I=P*КПД/U

Допустим для той же модели с пиковым значением тока 220 В мы выберем что-то попроще, например, FUBAG BS 5500 A ESмощностью 5 кВт. Получим I = 5000*0,85/25=170 А. Сила тока 170 А станет тем максимумом, который мы сможем использовать для работы данным инвертором при условии подключения к более слабому генератору. Не забудьте и о том, что использовать станцию по полной категорически не рекомендуется. Заложив минимальный запас в 20%, мы получим еще меньшее значение максимально допустимой силы тока – всего 136 А.

Какая связь между диаметром электрода и генератором

Диаметр электрода часто предъявляет требования к самому сварочному инвертору. Не обходит стороной он и генератор. Благо здесь нет необходимости что-либо высчитывать, все уже посчитано и представлено в таблице:


Здесь все предельно просто и понятно. Ограничения сработают в случае, если вы подберете экономный вариант, который не сможет обеспечить должные условия работы сварочного аппарата.

Cовместимость бензиновых генераторов и MMA-инверторов FUBAG

Для удобства выбора мы поместили в таблицу популярные модели сварочных аппаратов FUBAG для бытового использования и соответствующие им генераторы из ассортимента производителя.

Модель сварочного инвертора	Максимальная потребляемая мощность	Рекомендуемая мощность генератора*	Рекомендуемый генератор
FUBAG IR 160	5	6	FUBAG BS 6600, FUBAG BS 6600 A ES
FUBAG IQ 160	6	7,2	FUBAG BS 7500, FUBAG BS 7500 A ES
FUBAG IN 176 CEL	6	7,2	FUBAG BS 7500, FUBAG BS 7500 A ES
FUBAG IR 180	5,6	6,72	FUBAG BS 6600, FUBAG BS 6600 A ES
FUBAG IQ 180	7	8,4	FUBAG BS 8500 A ES, FUBAG BS 8500 XD ES
FUBAG IR 200	6,5	7,8	FUBAG BS 7500, FUBAG BS 7500 A ES, FUBAG BS 8500 A ES
FUBAG IR 200 V.R.D.	6,5	7,8	FUBAG BS 7500, FUBAG BS 7500 A ES, FUBAG BS 8500 A ES
FUBAG IQ 200	8	9,6	FUBAG BS 11000 A ES
FUBAG IN 206 CEL	6,8	8,16	FUBAG BS 8500 A ES, FUBAG BS 8500 XD ES
FUBAG IR 220	7,3	8,76	FUBAG BS 8500 A ES, FUBAG BS 8500 XD ES
FUBAG IR 220 V.R.D.	7,3	8,76	FUBAG BS 8500 A ES, FUBAG BS 8500 XD ES
FUBAG IN 226 CEL	8	9,6	FUBAG BS 11000 A ES
FUBAG IN 256 T	10	12	FUBAG BS 11000 A ES, FUBAG BS 14000 A ES
FUBAG IN 316 T	14	16	FUBAG BS 17000 A ES

*Помимо значений, высчитанных по приведенным выше формулам (+20%), присутствуют и рекомендованные величины, указанные производителем для сварочных инверторов серии IN.

Сварочные генераторы – 2 в 1 – брать или нет

Помимо связки генератор+инвертор есть и другой вариант – приобрести альтернативу «два в одном». Множество производителей предлагают отдельный вид оборудования сварочный генератор. Он способен обеспечит током инструменты и оборудование, но также имеет байонетные разъемы для подключения сварочных кабелей.

Современные сварочные электростанции способны работать с различными видами электродов и выдают широкий диапазон тока, которого более чем достаточно для бытового использования. Благодаря исключительным характеристикам и компактности такие станции нередко используются в строительстве и ремонтных работах.

В качестве примера приведем модели FUBAG WCE 300 DC ES и FUBAG WCE 250 DC ES. Первая предлагает диапазон тока от 50 до 300 А (диаметр электрода от 1,6 мм до 6 мм), а вторая – 50-250 А (диаметр электрода – 1,6 мм до 5 мм).

Стоит ли брать такой генератор? Если его вполне хватает для выполнения задач, то, конечно же, иметь под рукой такой очень даже неплохо. Он выигрывает в компактности и мобильности.

Еще немного советов по выбору хорошего генератора

С мощностью разобрались, но есть еще много важных моментов, которые меньше касаются совместимости между двумя типами оборудования и больше самого источника электроэнергии.

Запомните несколько рекомендаций по выбору генератора от профессионалов:

Принято считать, что генераторы мощностью до 10 кВт стоит брать с бензиновым двигателем. Однако с развитием технологий, повысился и предел качественных и доступных вариантов вплоть до 17 кВт (пример, модели с данной мощностью FUBAG BS 17000 A ES).

Еще раз о запасе мощности – 15-25% позволит значительно облегчить поджиг дуги. Обратите внимание на то, что для дизельных электростанций запас должен быть намного больше – вплоть до 50%.
Существуют инверторные генераторы, которые можно использовать с самыми простыми сварочными аппаратами при наличии встроенного корректора коэффициента мощности.
